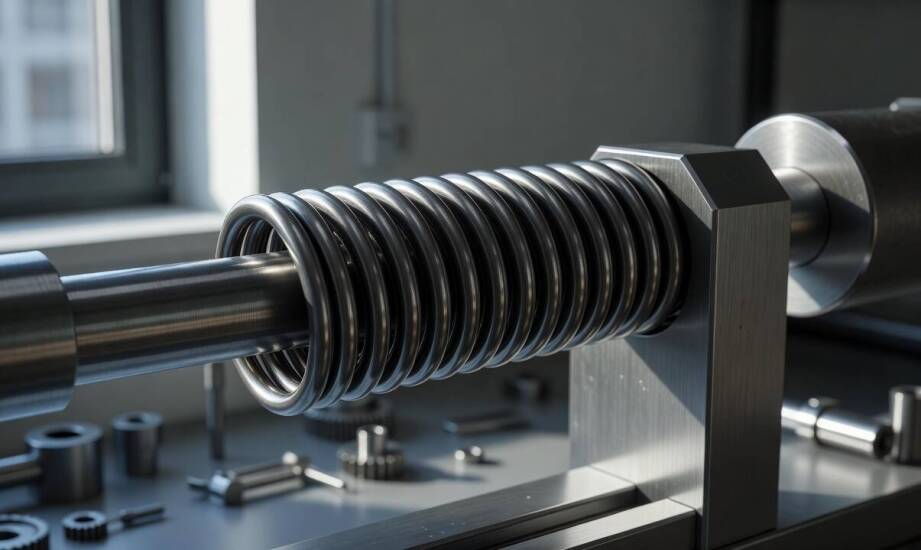

Kiedy element skrętny traci trwałość przez zły kierunek zwoju i trzpień

W mechanizmach wykorzystujących elementy obrotowe zdarza się, że dany podzespół na rysunku technicznym prezentuje poprawne wymiary, lecz po montażu w urządzeniu pracuje nierówno i ulega przedwczesnemu zużyciu. Problem ujawnia się najczęściej dopiero podczas pierwszych cykli pracy maszyny. Mechanizm traci wówczas pożądaną płynność ruchu, a sam detal wykazuje oznaki szybkiego zmęczenia materiału. Usterki tego typu prowadzą do nieplanowanych przestojów linii produkcyjnych i generują dodatkowe koszty serwisowe. Przyczyną takich awarii bywa zazwyczaj niedopasowanie kierunku zwoju do kierunku obciążenia lub niewłaściwa średnica elementu prowadzącego.

Przeczytaj również: Ruszta do pieca kaflowego 32 cm a komfort cieplny w pomieszczeniach – co warto wiedzieć?

Wpływ kierunku zwoju na rozkład obciążenia

Prawidłowo zaprojektowana sprężyna skrętna wymaga, aby kierunek jej zwoju zgadzał się z kierunkiem docelowego obciążenia. Zasada ta opiera się na podstawowych prawach mechaniki materiałów. Moment obrotowy musi działać zgodnie z kierunkiem zwijania drutu, dążąc do zacieśnienia układu. Dzięki takiemu ścisłemu dopasowaniu ramiona nie pracują przeciw założonej geometrii całej maszyny. Obciążenie w kierunku nawijającym sprawia, że korpus elementu kurczy się, a jego średnica wewnętrzna maleje. W tym samym czasie długość ciała roboczego nieznacznie rośnie. Naprężenia rozkładają się wówczas w sposób bezpieczny dla struktury stali sprężynowej, co bezpośrednio zapobiega mikropęknięciom.

Przeczytaj również: Ostrzenie pił tarczowych a jakość cięcia – jakie są zależności?

Zastosowanie odwrotnego nawinięcia wywołuje zjawisko fizycznie niepożądane. Zwoje zaczynają się rozszerzać, średnica zewnętrzna rośnie, a naprężenia szczątkowe osiągają wartości krytyczne dla ciągłości drutu. Nieprawidłowy wektor siły przyspiesza spadek trwałości zmęczeniowej mechanizmu i bardzo szybko obniża żywotność detalu w ciągłym trybie pracy. W podstawowych zastosowaniach przemysłowych, takich jak wysoce obciążone mechanizmy bramowe, specjalistyczne zawiasy czy moduły automatyki, zachowanie odpowiedniego kierunku nawinięcia gwarantuje utrzymanie stabilnego momentu obrotowego.

Przeczytaj również: Naturalne metody walki z muszką ziemiórką – czy są skuteczne?

Rola trzpienia montażowego i skutki zacisku

Trzpień montażowy pełni funkcję stabilizującej osi wewnątrz układu skrętnego. Prowadzi on zwój podczas fazy ugięcia oraz w trakcie powrotu ramion do położenia wyjściowego, co zapewnia pełną powtarzalność trajektorii ruchu. Pod wpływem przyłożonej siły momentu obrotowego średnica wewnętrzna korpusu naturalnie i dynamicznie się zmniejsza. Brak zachowania wymaganego luzu technologicznego powoduje silne tarcie między drutem a powierzchnią prowadnicy. Zwój zaciska się na stalowym trzpieniu, przez co cały układ błyskawicznie traci płynność działania i zaczyna generować niepożądany opór. W takiej sytuacji dalsze obciążenia przejmują wyłącznie wolne ramiona. Taki stan prowadzi bezpośrednio do ich trwałej deformacji plastycznej lub pęknięcia u podstawy.

Konstruktorzy maszyn muszą dokładnie obliczyć zmianę wymiarów występującą przy skrajnym wychyleniu układu. Minimalna średnica wewnętrzna przy maksymalnym ugięciu określa górną granicę grubości trzpienia. Oś prowadząca zawsze musi być mniejsza niż wyliczony parametr, aby zapewnić swobodny obrót bez ryzyka mechanicznego zacisku. Zastosowanie zbyt grubej prowadnicy zmienia pierwotną charakterystykę pracy całego zespołu, podnosi temperaturę układu i wymusza nierównomierne ścieranie materiału.

Wieloletnia praktyka inżynieryjna pokazuje, że bezawaryjność układu mechanicznego zależy od rygorystycznej kontroli detali wymiarowych. Katowicka firma Spretech J.K., działająca od ponad czterech dekad jako producent elementów sprężystych, dostosowuje kierunek nawinięcia i tolerancje trzpieni do specyfiki docelowego mechanizmu. Analiza planowanego sposobu montażu na wczesnym etapie projektowym pozwala wykluczyć błędy konstrukcyjne przed uruchomieniem produkcji seryjnej.

Prawidłowa praca mechanizmu skrętnego wynika zatem z precyzyjnego dopasowania geometrii zabudowy do wektora działających sił. Nawet najlepszy gatunkowo materiał ulegnie uszkodzeniu, jeśli błędny kierunek zwoju bądź zbyt masywny trzpień zaburzą rozkład naprężeń roboczych.
